크리스마스 트리 대형 금속 조형물 제작 및 시공 (구조물 철제 프레임, 갈바 + 골드 메탈 필름지 마감)

금속 조형물, 골드 크리스마스 트리

2021년 12월 강남파이낸스센터에 크리스마스 트리 대형 조형물 제작 및 시공을 했었는데요.

날도 추워지고 하니 그때 작업했던 내용을 한 번 올려볼까 합니다.^^







2021 강남파이낸스센터 THE FACADE OF THE SNOW PAVILION





트리 구조물, 대형 조형물 제작

THE FACADE OF THE SNOW PAVILION 디자인 : above.studio

금속 대형 조형물 제작 및 시공 업체 : Metal is all, 메이올



위에 시공된 트리 조형물과 아래 렌더링 이미지를 한 번 비교해 보세요.

렌더링 이미지보다 훨씬 더 멋진 조형물로 완성되지 않았나요? ^^

이제 제작과 시공 과정을 보도록 하겠습니다.

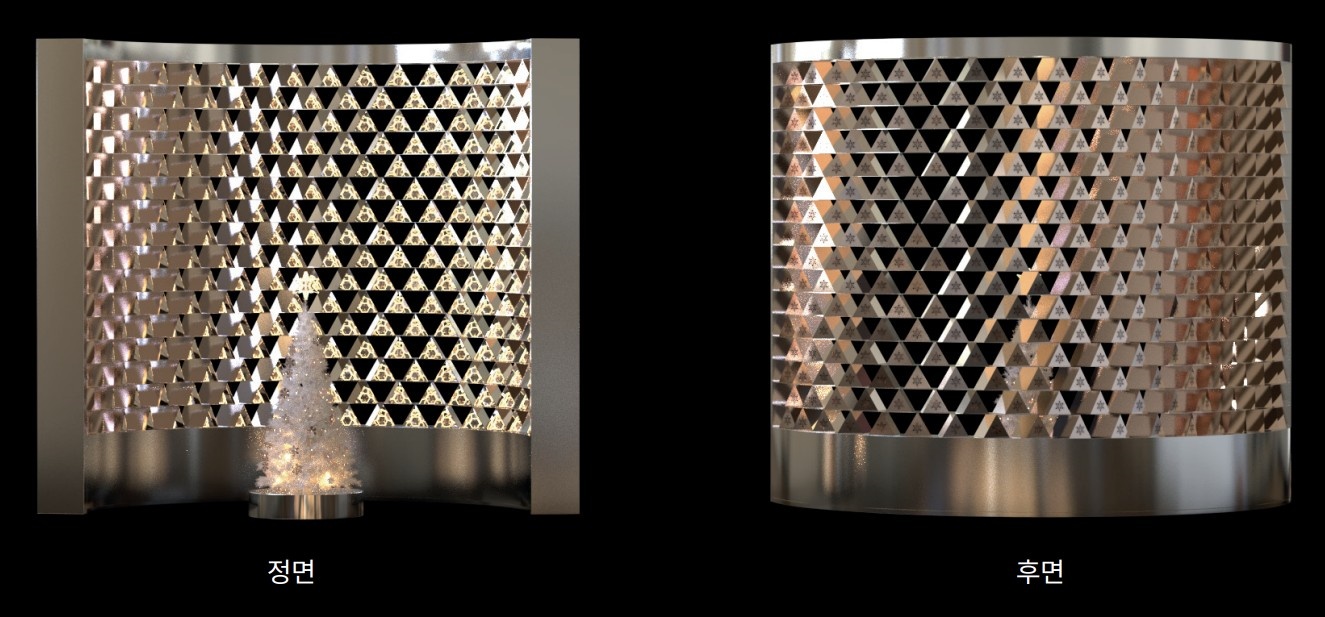

크리스마스 트리 구조물 3D 렌더링 이미지



3D 렌더링 2D 캐드로 변환





렌더링(rendering)은 평면인 그림에 형태·위치·조명 등 외부의 정보에 따라 다르게 나타나는 그림자·색상·농도 등을 고려하면서 실감 나는 3차원 화상을 만들어내는 과정을 일컫는데요.

렌더링 이미지는 디자이너가 클라이언트에게 실제로 만들어졌을 때의 이미지를 미리 보여주기 위한 하나의 도구로 사용합니다.



그런데 제작을 하는 저희 입장에서는 이걸 다시 2D 이차원 캐드 도면으로 펼쳐 설치될 장소의 개구부 사이즈 등을 고려해 쪼갠 후 레이저 커팅 및 파이프 벤딩 발주서를 만듭니다.

결국 3차원의 입체를 구현하기 위해서는 2차원의 평면으로 풀어내야 하는 것이고 이를 통해 상상한 디자인은 현실이 됩니다.





패션 스토어 인테리어, 태양계 행성 닮은 거울 오브제 제작 및 시공 (스텐 바이브 & 폴리싱 금속



하부 프레임과 기둥 프레임 체결

하부 프레임에 올라간 눈꽃 모듈



파사드 철제프레임 제작

폭 5,284mm 높이 4,736mm의 트리 구조물을 제작하기 위해서는 프레임과 프레임이 서로를 잡고 지지해 주어야 구조적으로 안전하고 시공했을 때 넘어지거나 하는 문제가 발생하지 않습니다.



박스형태의 하부 금속프레임은 30×30 각파이프로 뼈대를 만들고 그 위에 갈바를 용접해 전체 구조물을 지탱할 수 있도록 튼튼하게 만들어 주는데요.

개구부 사이즈와 시공 편의성을 고려해 하부 프레임은 총 네 개로 나눠 만들고 현장에서 조립했습니다.

또한 전기와 배선 작업, 배전함을 넣을 수 있게 뒤판의 경우 조립과 분해가 가능하게 제작합니다.



기초에 해당하는 하부 프레임 이상으로 중요한 것이 또 하나 있다면 아마도 기둥 철제프레임일 것입니다.

이 기둥 프레임이 제대로 서야 모듈이 들어가는 중간 프레임을 제대로 지지할 수 있을 테니까요.





카페 아트월 인테리어, 격자 장식 벽장식 철제 프레임 제작 및 시공 (로즈 골드 스텐 발색)



5T 중간 철제프레임 (모듈 지지프레임)

눈꽃 모듈 위 중간 프레임 체결 작업

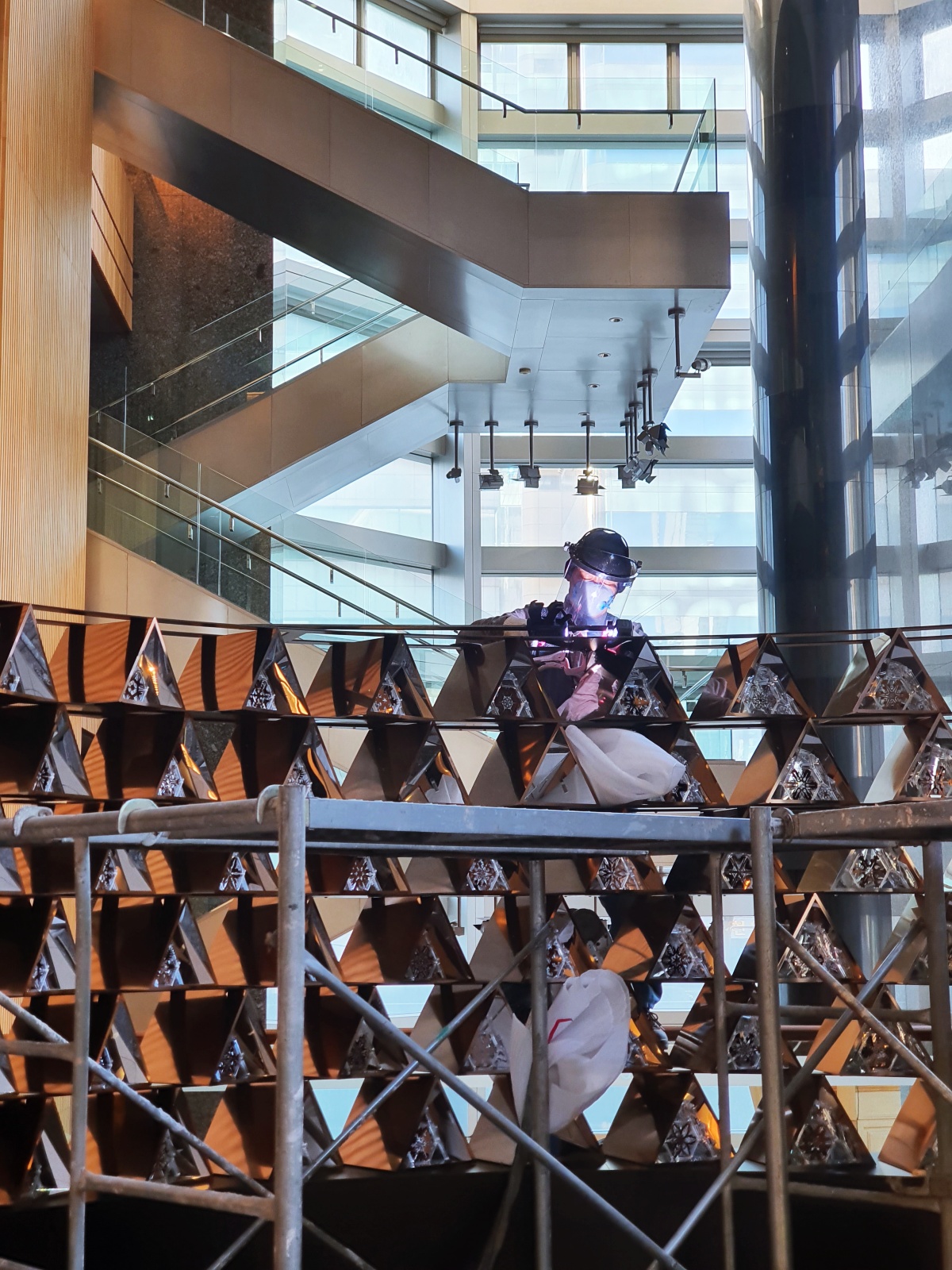

시공 중인  트리 철제 구조물

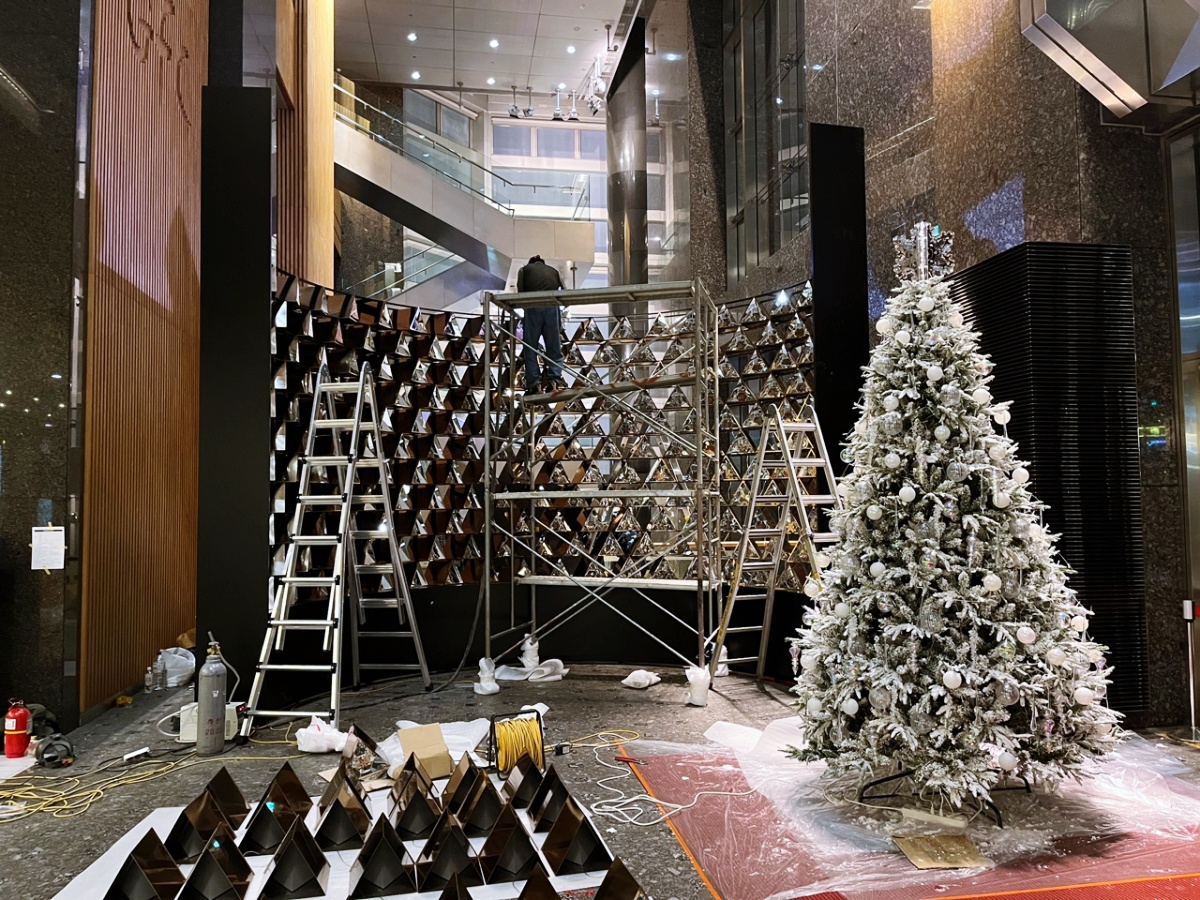

모듈 금속프레임 시공

우선 하부 프레임에 눈꽃 모듈을 올리고 그 위에 중간 프레임을 올립니다.
중간프레임 양 끝을 기둥 프레임과 체결 후 그 위에 다시 눈꽃 모듈을 올리고 양끝을 또 체결하는데요.

기둥 프레임과 중간 모듈 지지프레임이 서로 맞잡는 형태가 되어 구조적으로 안전성을 더합니다.



눈꽃 모듈은 총 16층으로 올려지며 1, 3, 5, 7, 9, 11, 13, 15층은 모듈이 총 18개 2, 4, 6, 8, 10, 12, 14, 16층은 모듈이 총 17개 올라가는데요.

모듈에 전선을 꽂아야 하기에 지지대 프레임 중간중간에는  4.5mm 이상으로 타공해 모듈에 꽂힐 전선이 들어가기 쉽게 만들고 홀수층과 짝수창의 모듈 개수가 달라 구멍 위치가 달라지기에 시공 시 주의하며 작업을 진행합니다.

이게 바뀌면 전선을 연결하기 애를 먹을 수 있으니까요.





카페 인테리어 금속 집기, 라인 펜던트 조명 등 기구 맞춤 제작 및 시공 (스텐 헤어라인 + 서리 아



상부 프레임 기둥 프레임과 연결 후 트리 구조물 완성

지지대 철제프레임 위 눈꽃 모듈





마지막으로 상부 메탈프레임을 올린 후 기둥과 체결해 주면 상부·하부·기둥 프레임이 서로를 지지해 주며 하나의 트리 조형물 구조체가 완성됩니다.



원안은 파이프로 구조물을 만든 후 발색 판재를 붙이는 방식이었으나 마감의 편의성과 사용 기간 등을 고려해 철제프레임은 블랙으로 분체도장을 했고, 외부는 골드 메탈 필름지를 붙여 마감했습니다.

필름지도 꼼꼼하게 잘 붙이면 발색을 했는지 필름을 붙인 것인지 구분이 안될 정도입니다.





금속 인테리어; 라운지 골드 회전도어 (회전문), 벽체, 벽 선반 제작 및 시공



크리스마스 트리 대형 금속 조형물

고급스러우면서도 화려한 트리 조형물



화려한 메탈 조형물 완성

황금빛이 고급스러우면서도 화려한 크리스마스트리 대형 금속 조형물이 완성되었습니다.

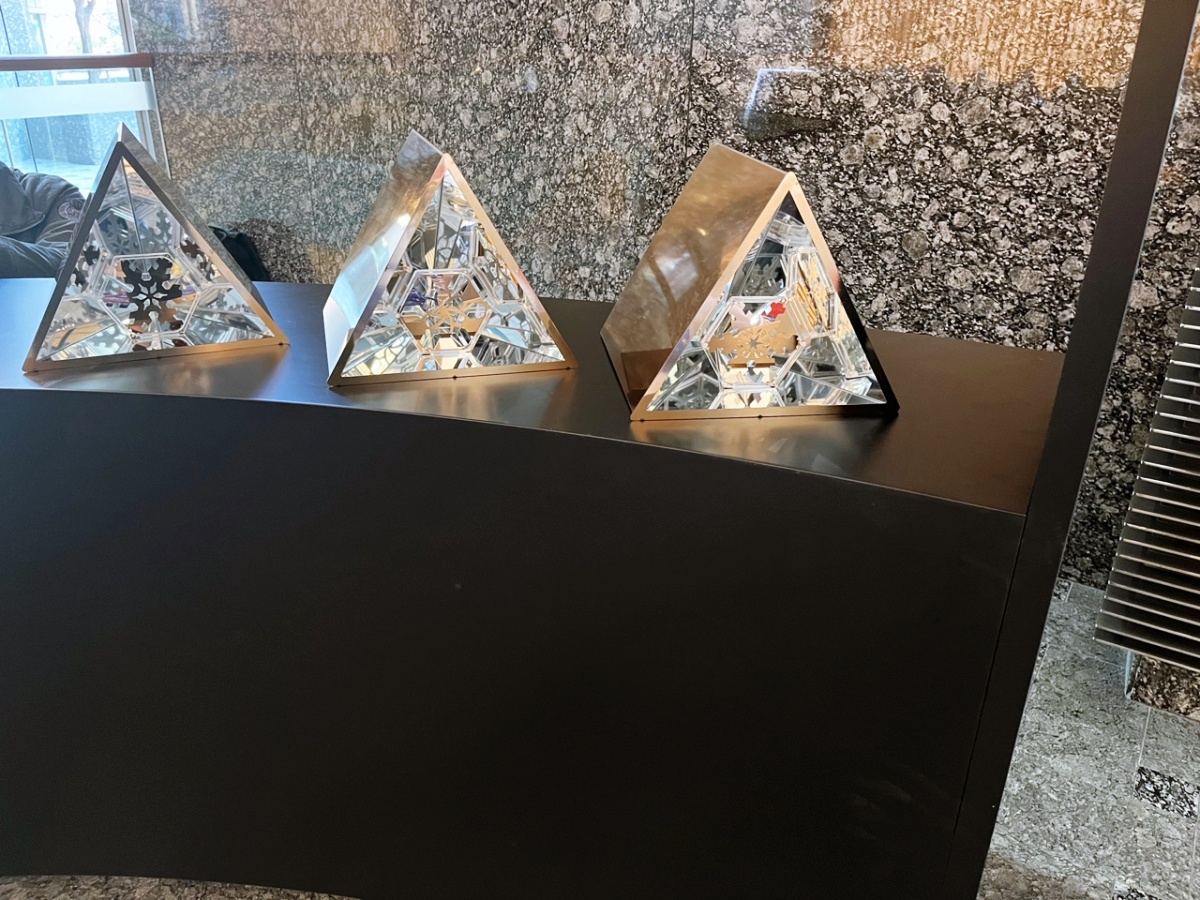

눈꽃 모듈은 SUS  0.8T 삼각구조고, LED가 있어 빛이 나는데요.

눈꽃 모듈까지 빛을 뿜으면 화려함은 극에 달하게 됩니다.



어보브 스튜디오 인스타에서 화려한 빛의 향연을 감상해 보시지요.^^





Instagram에서 이 게시물 보기

어보브 스튜디오 above.studio(@above.studio)님의 공유 게시물







만들 때는 고생이어도 애써 만든 조형물이 자리 잡고 많은 이들의 주목을 받으면 더없이 행복합니다.

이 일의 보람이란 것이 이런 것이겠지요? ^^

크리스마스 트리 대형 금속 조형물 제작 및 시공

Metal is all, 메이올과 함께하세요.
유니크한 조형물로 완성해 드립니다.
감사합니다.^^
